Грузовой подъемник ГМП

Грузовые подъемники для погребов

Грузовой миниподъемник (ГМП) используется для удобного и безопасного подъема и спуска грузов в погреб или из него. Он подходит для установки в частных домах, на дачах, в подсобных помещениях, а также на кухнях кафе и ресторанов. Кроме того, мини лифт ГМП эффективно применяется в гаражах, оборудованных подвальными помещениями, где значительно упрощает перемещение тяжелых предметов и улучшает эргономику рабочего пространства.

Для установки в погребе предлагается грузовой миниподъемник (ГМП).
При разработке конструкции такого мини подъемника было учтены следующие особенности модульных погребов:

1. Стесненные условия внутри погреба,
2. Ограниченные размеры входного люка в погреб (как правило Ш х Д :   60…80 х 100…120 см),
3. Необходимость наличия лестницы на входе в погреб.
4. Мачта подъемника не должна выступать из горловины погреба.

Модели грузовых мини подъемников

Были созданы типовые (выпускаемые серийно) модификации ГМП:

1. ГМП-Н
2. ГМП-50 и 40
3. ГМП-45
4. ГМП-Т

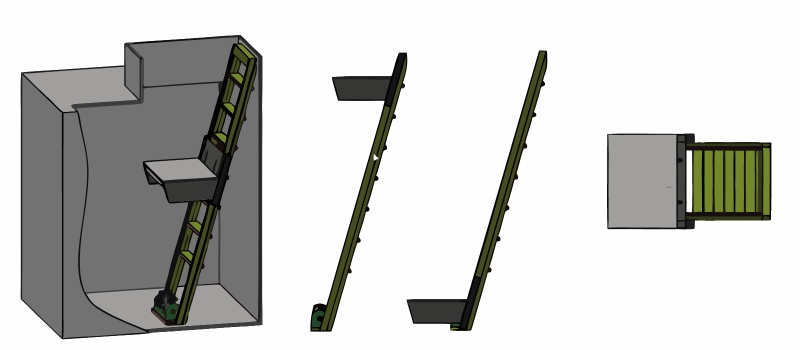

1. Грузовой миниподъемник, совмещенный с наклонной лестницей – ГМП-Н

Особенности конструкции ГМП-Н :

• все детали изготовлены из оцинкованной стали толщиной 2 мм,
• угол наклона мачты может быть   0°,  8°  и  15°,
• грузовая платформа имеет быстросъемный настил (снимается путем надавливания вверх на переднюю часть настила),
• точки крепления ГМП-Н расположены только внизу (в основании лебедки) и вверху (в оголовке мачты),  промежуточные крепления недопустимы.

Технические характеристики:

1. Потребляемая мощность 1000 Вт,
2. Грузоподъемность лебедки 250 кг,
3. Скорость подъема 20 см/сек,
4. Устройство защиты от обрыва троса (контроль натяжения троса),
5. Концевики верхнего и нижнего положений,
6. Проводной пульт управления,
7. Блок радиоуправления с брелком (опция)

Главная особенность конструкции ГМП-Н заключается в наличии уступа грузовой платформы высотой 22 см — в верхнем положении настил не доходит до оголовка мачты именно на это расстояние. Такое решение удобно, если погреб установлен на улице, и его горловина возвышается над уровнем земли на 20–30 см.

Однако при размещении погреба в помещении, где горловина находится вровень с полом, наличие такого уступа становится нежелательным.

Для устранения этого ограничения и повышения эксплуатационных свойств грузовой платформы были разработаны новые модели ГМП: ГМП-50, ГМП-40, ГМП-Т и ГМП-45.

Видео работы подъемника

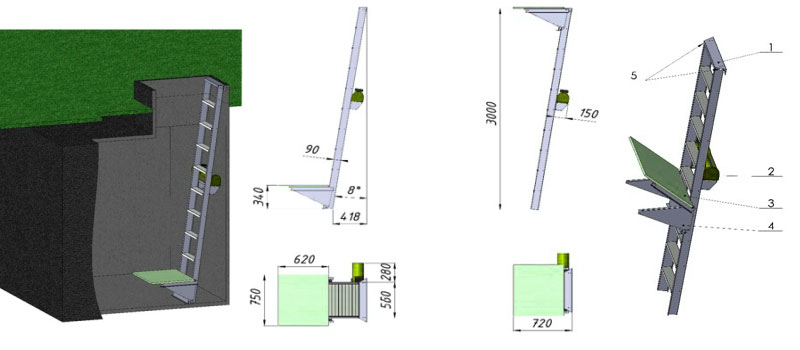

Подъемники ГМП-50 и ГМП-40

1 -   мачта
2 -   лебедка с 2-мя тросами
3 -   съемный настил
4 -   грузовая платформа
5 -    2 троса (с левой и правой стороны мачты)

Особенности:

• Все детали подъемника изготовлены из оцинкованной стали толщиной 2,0 мм.
• Рельсы, по которым движутся ролики грузовой платформы, изготовлены из стали толщиной 4 мм.
• Усиленная мачта с направляющими 90 мм имеет ступени шириной 90 мм (такие же, как у ГМП-Н).
• Для обеспечения безопасности в ГМП-50 и 40  применено уникальное решение -лебедка с 2-мя тросами   (подробнее см. Вопросы-ответы).
• Грузовая платформа новой конструкции имеет каретку с 12-ю роликами, которые обеспечивают безлюфтовое движение по направляющим.
• Легкосъемный настил из влагостойкой ламинированной фанеры 15 мм в стандартном варианте имеет габариты 750х620 мм (возможны другие варианты настила). Для освобождения прохода по лестнице он может быть удален вручную, предварительно повернув блокирующие флажки .
• Конструкция платформы позволяет устанавливать мачту с любым углом наклона  (от 0 до 30 °).   При этом помимо стандартных точек крепления внизу и вверху мачты могут быть установлены дополнительные кронштейны по всей длине мачты.
• Лебедка может быть установлена на любой высоте мачты, например, под потолком погреба.

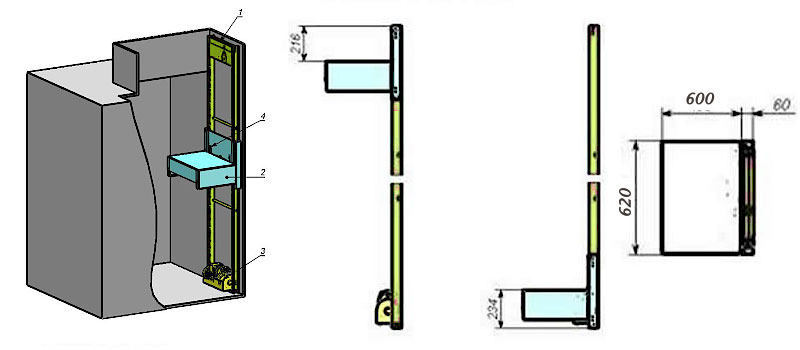

Подъемник ГМП-45

Особенности ГМП-45:

• Направляющие имеют ширину 60 мм, толщина металла 3 мм.
• Лебедка с 1 тросом.
• Конструкция грузовой платформы такая же, как у ГМП-50.

  Это самый бюджетный  вариант подъемника и в минимальной комплектации он

• не имеет ступеней,
• настил несъемный,
• предназначен исключительно для подъема грузов через специальный грузовой проем в погребе.

Однако, ГМП-45 может быть доукомплектован:

• ступенями  сечением 36х36 мм,
• легкосъемным настилом,
• системой безопасности, блокирующей платформу при обрыве троса или поломки редуктора лебедки.

При разработке ГМП  особое внимание было уделено вопросам безопасности.
